Un courant électrique est un déplacement d'électrons au travers d'un conducteur. Ces électrons sont des particules constituantes d'un atome. (voir "L'atome du XXè siècle")

Sens du courant

Par convention, le sens du courant a été déterminé de la borne positive du générateur vers la borne négative de ce générateur. Il s'agit en fait du sens inverse au mouvement réel des électrons mais on ne connaissait pas bien la nature d'un courant électrique à l'époque ou cette convention a été prise. Toutefois, on a conservé ce sens conventionnel car cela ne change rien pour les utilisations courantes de l'électricité.

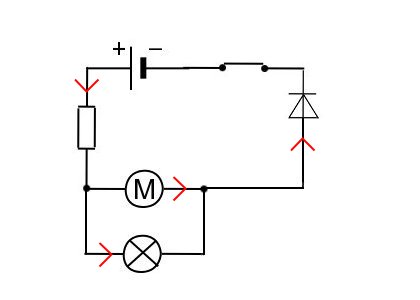

Représentation du sens du courant électrique sur le schéma d'un circuit

Le sens du courant se représente par une tête de flèche tracée sur chaque branche du circuit.

circuitDerivCourant

Le courant doit être dans le même sens que la flèche du symbole de la diode pour qu'elle laisse passer le courant.




Une flèche suffit par branche du circuit.

(Cela évite de surcharger le schéma et est suffisant car le courant ne change pas de sens au milieu de la branche...)



expérience virtuelle (www.pccl.fr)
