Constat
On mesure la tension aux bornes d'un générateur basse fréquence (GBF) avec un voltmètre. On constate que la tension aux bornes de ce générateur ne cesse de varier, prenant alternativement des valeurs positives et négatives.
expérience virtuelle (www.pccl.fr)
Si on augmente la fréquence du signal délivré par le générateur, le voltmètre ne peut plus suivre les variations de la tension et affiche une valeur "moyenne" proche de zéro. Il faut alors utiliser un autre appareil afin de visualiser correctement cette tension : l'oscilloscope.
Principe de l'oscilloscope

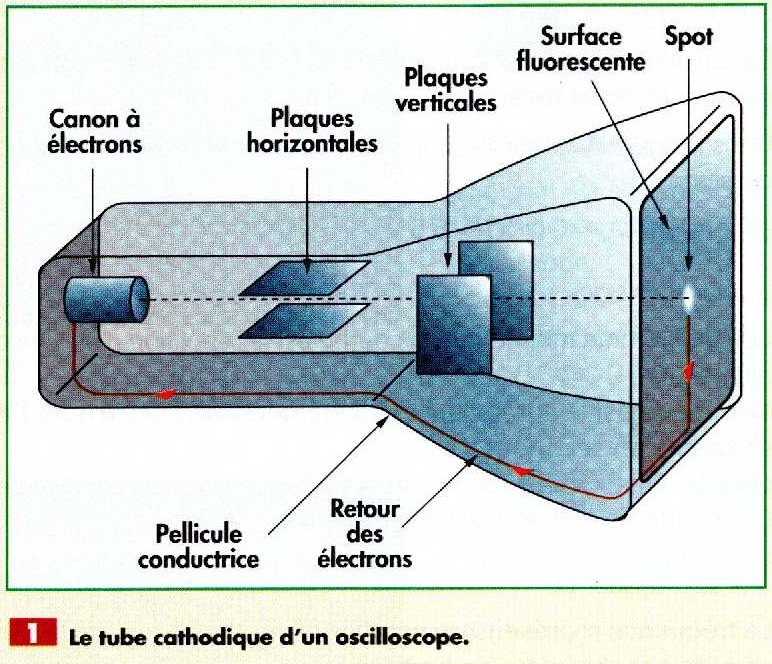

Les oscilloscopes courants sont équipés d'un tube cathodique (on commence à voir apparaître des oscilloscopes à "écran plat").

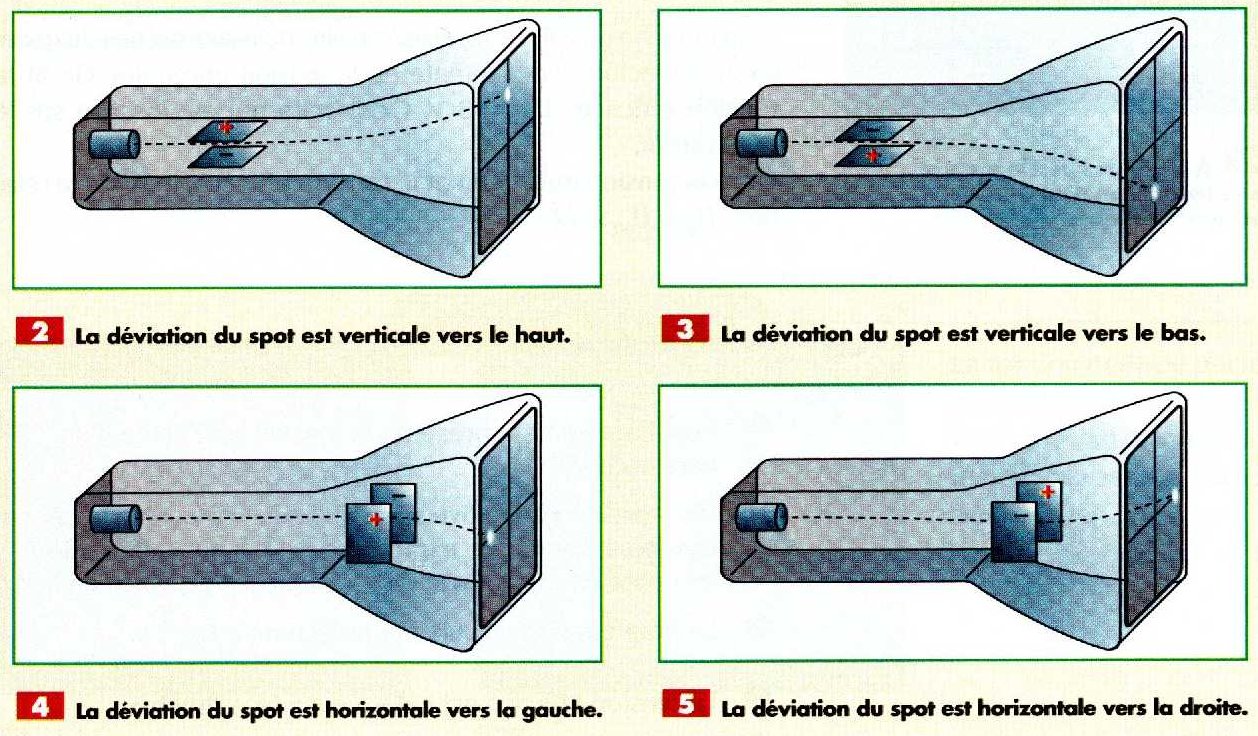

L'intérieur des tubes cathodiques est vide. Cela permet d'y projeter un faisceau d'électrons (l'air étant un isolant) vers un écran muni d'une surface produisant un point lumineux (le "spot"). Ce faisceau d'électrons passe entre des plaques qui permettent d'influencer sa trajectoire.
Tensions aux bornes de différents générateurs visualisées sur un écran d’oscilloscope
Tension aux bornes d’une pile |
On retourne la pile |
Tension aux bornes d’une bobine devant laquelle on fait tourner un aimant (principe de l'alternateur) |
Tension aux bornes d’un alternateur de bicyclette |
Tensions aux bornes d’un générateur basse fréquence (G.B.F.) |
|
|
|
|
|
|
|
