Pour étudier le comportement d'un composant électrique, on peut tracer sa caractéristique. Il s'agit d'une courbe représentant la tension aux bornes du composant en fonction de l'intensité du courant qui le traverse (U = ƒ (I)).

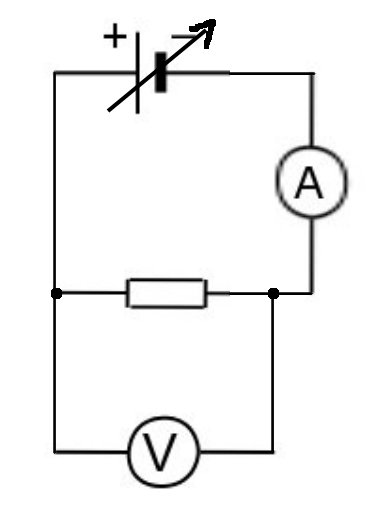

Nous allons mesurer l'intensité qui traverse une résistance en fonction de la tension aux bornes de celle-ci (I = ƒ (U), symétrique de la "caractéristique"). On réalise donc le montage suivant :
En sélectionnant différentes tensions sur le générateur on obtient plusieurs points de mesures qu'on peut regrouper dans un tableau avant de tracer la courbe correspondante.

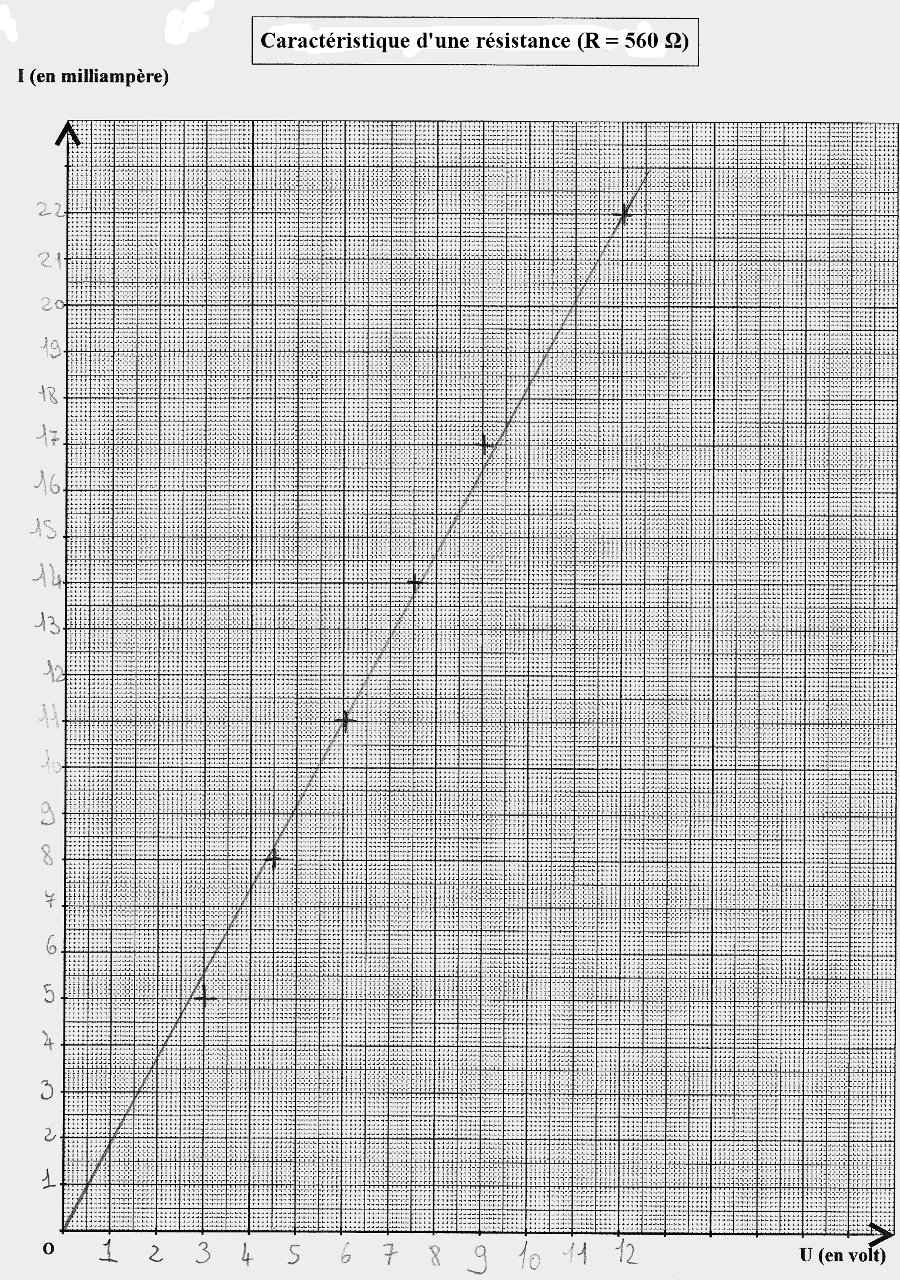

La représentation graphique obtenue est une droite qui passe par l’origine. Ceci représente une relation de proportionnalité entre U et I. On peut alors obtenir une grandeur en multipliant l'autre par le coefficient de proportionnalité qui correspond ici à la valeur de la résistance. Cette relation est la loi d’Ohm et s’écrit :
U = R x I
R représente la résistance du dipôle, elle s’exprime en Ohm (Ω) lorsque U est en volt (V) et I en ampère (A).
A partir des valeurs de U et de I, on peut alors déterminer expérimentalement la valeur de la résistance : R = U/I
